在当代的家电维修行业中，技能与知识的重要性不言而喻。家用分体空调作为家庭中常见的电器之一，其维护和修理需求也日益增长。因此，为了提升从业人员的专业能力，[家用分体空调技能实训考核台]便成为了一个不可或缺的工具。

　　 一、认识家用分体空调技能实训考核台

　　家用分体空调技能实训考核台是一种模拟实际空调运行环境的设备，它集成了多种空调系统的故障模拟功能。通过这个平台，维修技术人员可以学习到关于空调系统结构、工作原理及常见故障分析处理等实用技能。它不仅能够帮助新手快速了解和掌握家用分体空调的相关知识，也能使有经验的技术人员进行技能复习和提升。

　　 二、实训考核台的功能与作用

　　该考核台的主要功能是提供一个接近真实的工作场景，让使用者能够在没有风险的环境下对空调进行拆装、检测和修复操作。它能够模拟出各种空调故障现象，如制冷不足、无法启动、漏水等常见问题。通过这些模拟，技术人员可以锻炼自己的故障诊断能力和解决问题的技能。此外，该考核台还可用于专业教学和培训，帮助培养更多专业人才。

　　 三、如何有效利用家用分体空调技能实训考核台

　　要想充分利用家用分体空调技能实训考核台，首先需要制定一个详细的学习和练习计划。初学者应该从最基础的空调构造和原理开始学起，再逐步过渡到更复杂的问题解决技巧。有经验的技术人员则可以通过高级故障模拟来测试和提高自己的技术水平。无论哪个层次的学习者，都应该重视实践操作，不断重复练习，以达到熟练掌握的目的。

　　 四、结论

　　总而言之，家用分体空调技能实训考核台是提升维修人员专业技能的重要工具。它不仅为新手提供了一个安全、有效的学习环境，也为有经验的维修工提供了一个技能提升的平台。随着技术的进步和行业的发展，拥有高效、专业的维修能力将是未来家电维修行业的关键竞争力。因此，投资于这样的实训考核台，无疑是对个人和企业未来发展的明智选择。

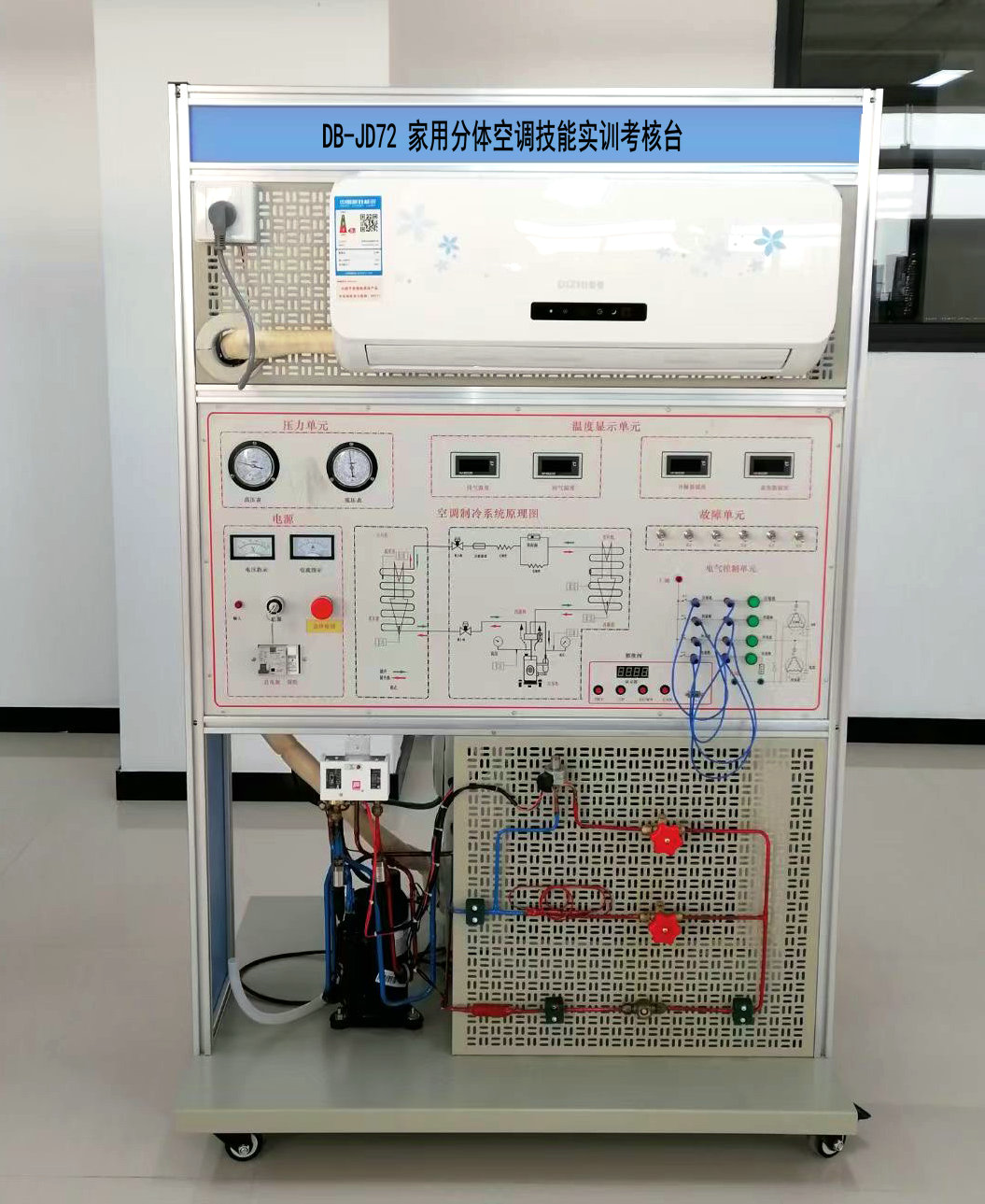

DB-JD72 家用分体空调技能实训考核台

一、概 述
     家用分体空调实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。家用分体空调技能实训考核台集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、特 点
1、.整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2.、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；前面板中间印有电气控制系统原理图，并设有相应测试点。
3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
4、.本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
5、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
6、制冷系统上设置用手动节流阀，和自动节流装置，可模拟不同环境下的制冷模式，和故障设定
7、实验后部有一张喷绘的制冷系统原理图，结构为铁质板金，尺寸1000*300MM
8、提供软件可监控电压，电流，频率，功率，功率因数，压力，流量等的，可实时显示在PC上，并可打印。
9、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。
三、技术参数
1．工作电源：AC220V 50Hz±5%
2．外形尺寸：1100×800×1800mm
3．整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
四、装置的基本装备
1、电源、仪表控制屏
控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1）、交流电源控制单元：单相三线制220V交流电源供电，交流电压表1只 测量范围０～250V，用于监测电网电压，交流电流表1只,测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
2）、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于测量空调.
温度检测单元：提供三位半数字温度表4只，压缩机排气温度、回气温度、冷凝器温度、蒸发器温度，显示不同点的温度变化情况,直观分析空调的故障现象。
3）、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
4）、压力传感器4-20MMA，二只，一只高压传感器，一只低压传感器，学习现代空调系统的压力变送器的应用。
5)、压力控制器：在实验工况中，高压压力过高时保护。低压压力过低时保护压缩机,
2、实训台
实训桌为铝合金双层亚光密纹喷塑结构，、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
3.、故障
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。
五、配置表


六、实训项目
1.技工基本技能实训
2.专用工具的基本操作
3.系统管件焊接
4.系统的检漏
5.制冷系统的抽真空与充注制冷剂实训
6.技能实训设计、安装、调试及检修
7.室外风机不转,空调压力升高，压力保护动作，整机保护实训
8.空调器四通阀故障与分析,不能工作在热泵状态，
9.制冷剂少，测与故障分析与排除
10.毛细管子堵塞的故障现象
10.电器元件的测量及系统运行
11.空调的安装，
12.空调移机回收实训
13.空调内风机故障，空调报警的故障码排除
