在当今能源转型的浪潮中，风光互补发电系统作为可再生能源利用的重要形式之一，越来越受到广泛关注。为了培养更多的专业人才并推动这一技术的实际应用，一套功能完备、操作直观的“风光互补发电系统实训装置”应运而生。

　　首先，让我们了解一下这套实训装置的设计初衷。它旨在通过模拟实际的风力和太阳能发电环境，提供一个实验和学习的平台，让学员们能够亲身体验和掌握风光互补发电系统的工作原理及其应用。这种装置通常包括小型风力涡轮机、太阳能板、蓄电池组、控制器以及逆变器等关键部件，以真实地复现一个迷你型的风光互补电力系统。

　　接下来，我们来探讨一下该实训装置的主要特点和功能。首先，它的模块化设计使得学员可以方便地进行组件拆卸与组装，从而更深入地理解每个部分的作用及其在整个系统中的重要性。其次，配备的实时监控系统可以让学生观察到风速变化、太阳辐射强度、电池充电状态等关键参数，进而分析系统性能。此外，它还具备故障诊断和处理功能，帮助学员学会解决实际工作中可能遇到的问题。

　　最后，我们来看看这套系统实训装置的应用前景。在国家大力倡导绿色能源和可持续发展战略的背景下，风光互补发电技术将得到进一步推广和应用。因此，熟练掌握这项技术的专业人才需求量将大幅增加。而这样的实训装置，不仅有助于学校和培训机构提高教学质量和效率，也为相关行业提供了源源不断的技术人才支持，推动了新能源行业的健康发展。

　　总之，“风光互补发电系统实训装置”不仅是教学和研究的理想工具，更是连接未来能源技术发展的桥梁。通过它，我们可以为社会培育出更多懂得如何有效利用和保护自然资源的环境友好型人才。

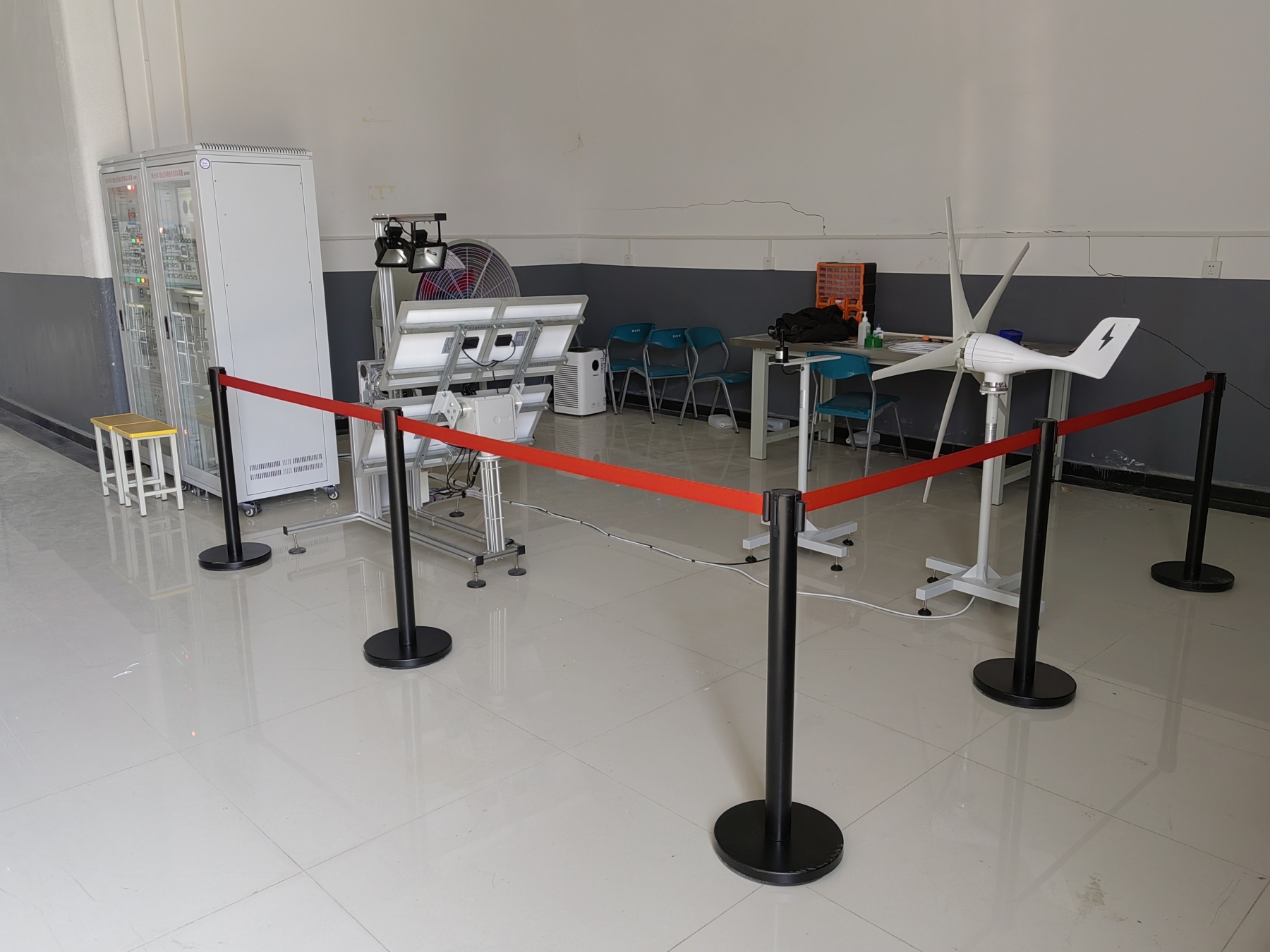

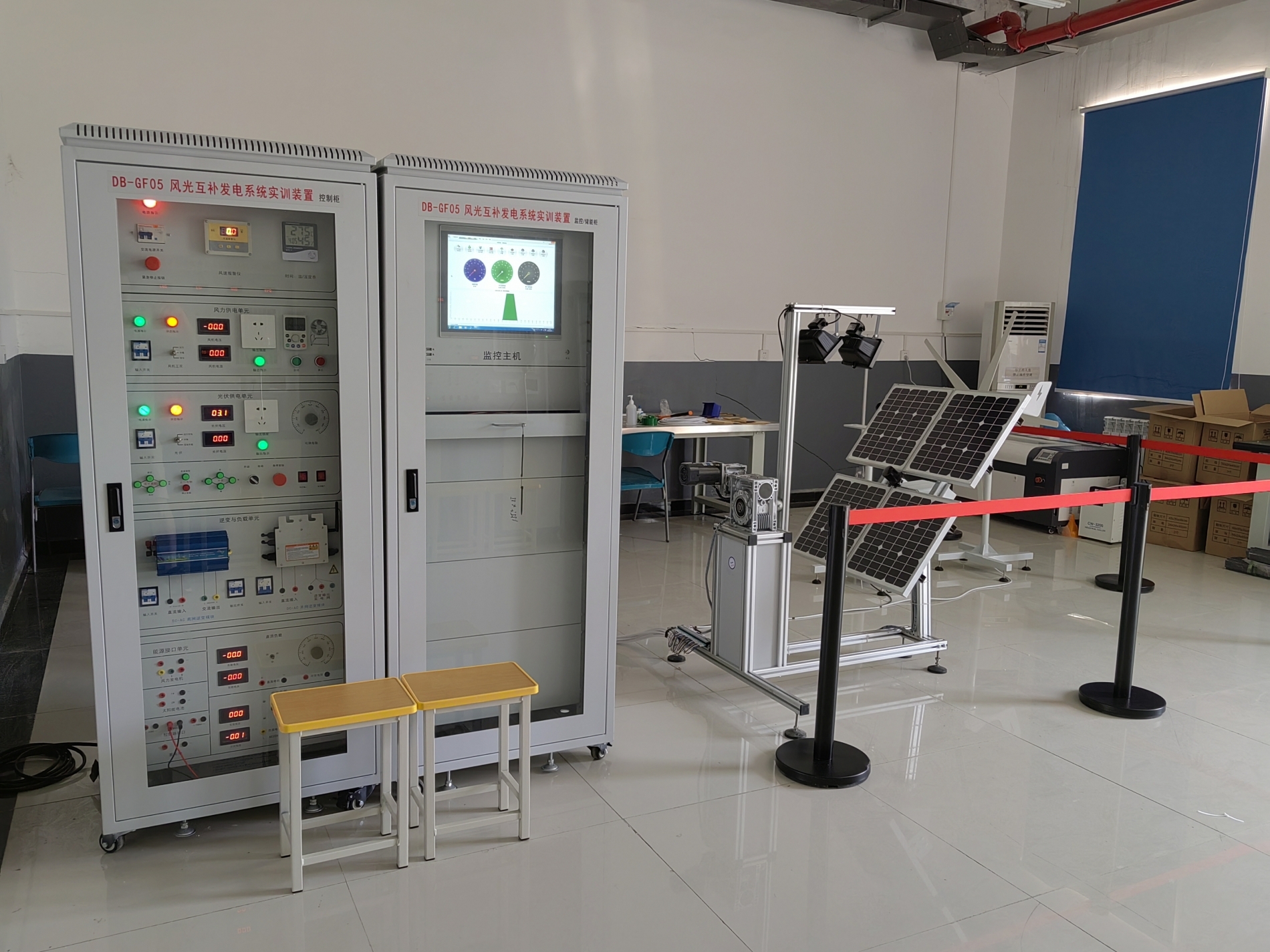

 风光互补发电实验台/风光互补发电系统实训装置，可完成风力机、太阳能互补独立运行系统实验，和风能、太阳能并网运行实验系统的大部分控制过程实验及运行过程演示。
一、系统构成：
1、蓄电池充电和容量显示，充放电控制。
2、具备对蓄电池的智能化管理和充电温度补偿（选择项）。
3、保护功能更加完善；具备过充、过放和过压保护、过载和短路保护、充电接反保护、蓄电池开路保护、过热保护。
4、CIFC系统稳定技术设计，蓄电池工作在均衡充电模式下。风力发电机的转速、输出电压、电流及输出功率采用了柔性控制技术，系统实现了精确的功率分配，并采用了风机辅助启动功能和异常保护功能。
5、电池反接保护：蓄电池“＋”“－”极性接反，断路器关断，纠正后可继续使用。
6、太阳能电池反接保护：太阳能电池“＋”“－”极性接反，纠正后可继续使用。
7、负载过流及短路保护：负载电流超过额定电流或负载短路后，断路器关断，减小负载后可 继续使用。
8、电池开路保护：万一蓄电池开路，若在风力发电机/太阳能电池正常充电时，控制器将关断负载，以保证负载不被损伤，若风力发电机/太阳能电池不充电时，控制器由于自身得不到电力，不会有任何动作。
9、过充保护：充电电压高于保护电压（2.4V/单节）时，自动关断对蓄电池充电；此后当电压掉至维护电压（2.3V/单节）时，蓄电池进入浮充状态，当低于恢复电压（2.2V/单节）后浮充关闭，进入均充状态。过充保护恢复点电压和浮充电压均有温度补偿。
10、蓄电池电压低于保护电压时，控制器自动关闭输出以保护蓄电池不受损坏。
11、过压保护：当电压过高时，自动关闭输出，保护电器不受损坏。过充、过放、过压保护均延时动作，防止误动作。 风机辅助启动功能和异常保护功能。

输入电源：AC380V±10% 50Hz （三相五线制）和AC380V±10%（单相三线）输入功率：＜2KW
4、1、充电单元
 工作电压：12VDC
 风力发电机功率：400W ，峰值功率：600W
 充电方式：PWM脉宽调制
 充电最大电流 35A
 过放保护电压 11V
 过放恢复电压 12.6V
 输出保护电压 16V
 卸载开始电压（出厂值）15.5V
 卸载开始电流（出厂值） 15A
 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
 模拟风洞电压：380VAC  三相五线
 模拟风洞功率：2.2KW
 风量：28600，风压：320pa
光能
 光伏模块功率：单晶25Wp 4组，采用拱形形状，上面有6组模拟太阳灯，实现晨日、晌午、午日、下午、傍晚等日光模拟。
 光伏模块输出工作电压：17.5VDC
 光伏模块工作电流：4.86A
 模拟光源模块：2000W
4、2、电力蓄能单元（机内）
 蓄电池类型：免维护胶体蓄电池
 蓄电池组容量:12V/100Ah
 蓄电池数量： 2个
4、3、DC-AC逆变单元(机内）
离网模块
 直流输入电压：10.8～16VDC
 额定蔬出功率：1000W  由客户选择
 输出电压：110/220VAC，（带市电切换功能）
 频率范围：50Hz
 输出波形：纯正弦波
 工作效率：90%
 功率因数：>0.9
 波形失真率≤5%
 工作环境：温度-20℃～50℃
 相对湿度：﹤90﹪（25℃）
 保护功能：极性反接、短路、过热、超载保护
 所发电能可实现与家用电器产品无缝连接，保护功能齐全，电器包含（液晶电视、洗衣机、电冰箱、电饭煲等家用电器产品）
4、4、并网模块
4、4、1. 6级功率搜索功能
   在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
4、4、2.宽电压输入（15-62VDC）
 DC电压输入：180-450VDC
4、4、3.二级功率变压转换
 高频双向并网，单向并网功能
 高频直接调制，AC半波合成
 双向并网方式：直接负载消耗，逆向传输AC电流
 单向并网方式：直接负载消耗，禁止逆向传输AC电流
4、4、4. 多频率输出功能，可适用于50Hz/60Hz频率的AC交流电
 频率范围：45Hz~63Hz
 直接连接到太阳能电池板（不需要连接电池）
4、4、5. 采用了精确的动态压差型MPPT功能、APL功能，自动把太阳能板的功率调整到最大输出，只需将太阳能板直接连接到并网逆变器上，无需再连接电池。
 压差型MPPT：精确度为0.1V
 功率锁定：10W（AC交流输出）
4、4、6. 交流电0角相高精度自动检测
   交流电的0角相经隔离放大后输入到MCU进行高精度检测分析，相移率只有<1%，从而实现了高精度同相调制交流电并合输出功能。
 交流相移：<1%
 过零保护：0.2VAC
 交流切换：50Hz/60Hz
4、4、7. 同步高频调制
   在并网的过程中，通常是采用同角相并网（即两交流电的相位差完全等于0时，用开关将两交流电并合）而本产品是先将交流电整流为100Hz的半周波交流电，再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合，实现高频调制。
 调制合成：半波全桥调制合成（100Hz/120Hz）
 合成方式：MOSFET全桥
 高频频率：50KHz
4、4、8. 输出纯正正弦波
 采用SPWM直接产生纯正正弦波输出。
 输出波形：采用互补PWM推挽，纯正正弦波
 生成方式：增强型高速SPWM
4、4、9. 太阳光度自动感知功能
   最新的光度感知运算技术，太阳光在太阳能电池板上的照射角度、光照强度的不同而产生不同的电流输出，采用了先进的中央处理器运算出其不同的光照度，可直接在LCD上显示出来，可以直观的看到太阳光感的强度单位，使用更为方便。
 光度取样：功率点取样。
 高精度AD取样：积分AD取样方式
4、4、10. 功率自动锁定（APL）
   在不同的电流强度的波动下，就要用到了MPPT功能，当MPPT功能调整到了最大功率点时，本产品自动把功率锁定在最大的功率点上，使输出的功率更为稳定。
 功率锁定：MPPT的最大取点值
 自动适应不同的负载功率因数
 适应于任何的功率负载。
 恒流，恒功率
4、4、11. 电网有故障时自动关闭输出
 当市电电网停电或电网有故障时，逆变器会自动关闭输出。
4、4、12. 电流限制保护
 恒定的输出功率，而不会出现超载，过流现象。
4、4、13. 最大功率点追踪（MPPT）
   电流强度，电压不停的变化下，如果没有功率点追踪的话就会出现很多问题，以前一般是采用一个太阳能控制器，本产品采用了高精度的MPPT运算功率，自动而实时的把太阳能板的输出功率调整在最大的输出点上，从而实现了稳定的输出目的。
