气动实训台（工业型）
- [名称]：气动实训台（工业型）
- [规格型号]：DB-105
- [产品价格]：
- [产品参数]：请联系客服
- [联系电话]：021-36334717
- [QQ]：
- 欢迎关注我公司产品
产品详情

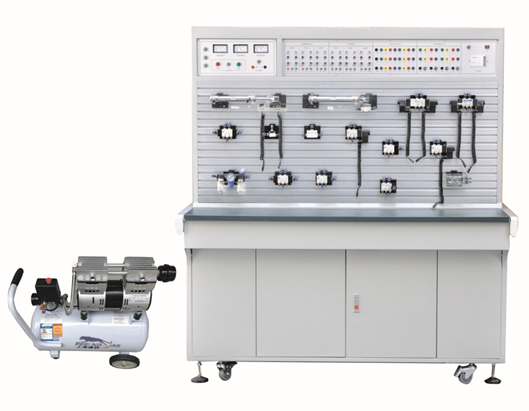

DB-105 气动实训台(工业型)
气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制；各个气动元件成独立模块，均装有带弹性插脚的底板，在通用铝型材板上构建成各种气动回路：集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护，系统额定压力保护。
技术参数及基本配置：
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率250W:标称容积10L，额定输出气压1Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出。
配有控制模块：电源模块，PLC控制模块，PLC按钮控制模块。继电器控制模块，控制按钮模块。
气动元件配置清单：
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率250W:标称容积10L，额定输出气压1Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出。
配有控制模块：电源模块，PLC控制模块，PLC按钮控制模块。继电器控制模块，控制按钮模块。
气动元件配置清单：
序号 | 型号/规格 | 名称 | 数量 | 单位 |
1 | 气泵 | 空气压缩机WY5.2 | 1 | 只 |
2 | QGX25ⅹ100 | 单作用缸 | 1 | 只 |
3 | QGX25ⅹ100 | 双作用缸 | 1 | 只 |
4 |
| 旋转气缸 | 1 | 只 |
5 | AC2000 | 三联件 | 1 | 只 |
6 | AR2000 | 减压阀（带压力表） | 1 | 只 |
7 | H21008 | 手动换向阀 | 1 | 只 |
8 | 4V210-8（DC24V） | 单电磁换向阀（二位五通） | 2 | 只 |
9 | 4V220-8（DC24V） | 双电磁换向阀（二位五通） | 1 | 只 |
10 | 4V230-8（DC24V） | 双电磁换向阀（三位五通） | 1 | 只 |
11 | 4A21008 | 单气换向阀（二位五通） | 2 | 只 |
12 | 4A21008 | 双气换向阀（二位五通） | 2 | 只 |
13 | MOV2 | 行程阀（机控） | 1 | 只 |
14 | MOV3A | 行程阀（按钮） | 1 | 只 |
15 | ST02 | 或门型梭阀 | 2 | 只 |
16 | 1/4 QE02 | 快速排气阀 | 2 | 只 |
17 | RE02 | 单向节流阀 | 2 | 只 |
18 | 1/4 | 单向阀 | 2 | 只 |
19 |
| 顺序阀 | 2 | 只 |
20 |
| 气容 | 1 | 只 |
21 | PU6ⅹ4 | 气管 | 20 | 米 |
22 | 三菱 | 编程电缆 | 1 | 条 |
23 |
| 内六角扳手 | 2 | 把 |
24 |
| 螺丝刀 | 2 | 把 |
25 |
| 剪刀 | 1 | 把 |
26 |
| 活动板手 | 1 | 把 |
27 |
| 尖嘴钳 | 1 | 把 |
28 | 1/8 | 消声器（小） | 2 | 只 |
29 | 3/8 | 消声器（大） | 1 | 只 |
30 | 6 | 三通（T型三通） | 4 | 只 |
31 | 8 6 | 三通（Y型减径三通） | 1 | 只 |
32 | 6 | 四通 | 2 | 只 |
33 | 601 | L型（螺纹二通） | 2 | 只 |
34 | 602 | L型（螺纹二通） | 2 | 只 |
35 | 6 | 气孔塞头 | 20 | 只 |
36 |
| 液压实验指导书说明书 | 1 | 册 |
37 |
| PLC编程软件 、程序光盘 | 1 | 个 |
可以完成的实训项目：
气动基本回路
可完成40多种气动回路实验（学生也可自行设计搭建其它回路），典型实验如下
单作用气缸的换向回路；
双作用气缸的换向回路：
单作用气缸速度控制回路；
双作用气缸单向调速回路；
双作用气缸双向调速回路；
速度换接回路；
缓冲回路；
二次压力控制回路 ：
高低压转换回路；
计数回路；
延时回路：
过载保护回路；
互锁回路；
单缸单往复控制回路；
单缸连续往复动作回路。
直线缸、旋转缸顺序动作回路；
多缸顺序动作回路：
双缸、同步动作回路：
回缸联动回路；
卸荷回路；
或门型梭阀的应用回路。
快速排气阀应用回路；
