油泵电机及调整电路

1、功能介绍

由于本实验台演示的各个油路，具有回路压力范围大，流量要求不一致等特点，因此，为了更好的满足实验演示要求。油泵拖动电机采用了小型直流并激励电动机及直流电机调速器。

2、直流电机技术参数：

电机型号：YET-80102      额定电流：2A

额定功率：180W          额定电压：AC220V

调速范围：0～1500rm

3、直流电机调整器技术参数：

输入电压：AC220V

输出电压：DC 0～220V

4、启动油泵电机时，应先将电机调速器的调速旋钮逆时针到最慢位置，然后启动按钮，再时调速器旋到所需要的转速或油路工作压力。

5、严格禁止在齿轮泵，吸油管及油箱内无液压油的状态下，启动油泵电机及高速运转。

6、启动油泵电机时，应先检查实验油路是否有错接，是否有漏油现象。

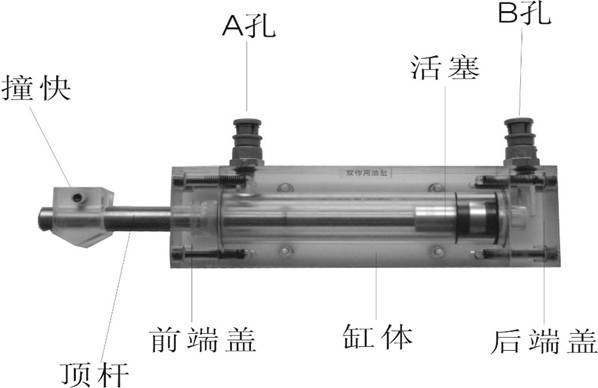

双作用缸

功能介绍：

1、技术参数

油缸有效容积：      80 ml

油缸有效最大行程： 100 mm

工作压力范围：    0-0.8 Mpa

2、双作用油缸的缸体，端盖，行程撞块，撞块支撑等均采用了进口透明有机玻璃材料。顶杆采用了45#中碳钢，并配合油接头，密封圈，内六角螺丝等标准件精制而成。能通过它明确地观察活塞、顶杆、油封、油孔等结构及其运行过程。

3、双作业油缸及油缸撞块支撑，都采用了弹性插脚的组合安装方式。在其背后安装有多只定位安装弹性插脚，使用时，应将所有的插脚对准插孔，然后垂直推入，可靠的安装在所需的部位。

4、双作用油缸在安装时，应尽量将A孔B孔朝上，以便在运行过程中自动将腔体内的空气排出，撞块支撑主要是用于行程开关牵制的液压回路中，行程开关与撞块作用是对油缸顶杆的侧向作用力较大，容易引起油缸密封必能破坏或磨损。安装油缸时，应考虑到顶杆处的最大行程时与边沿的距离，以敌油缸顶杆顶在实验台边沿上面造成设备损坏。

5、禁止通过顶杆用力拉动活塞，以防拉脱活塞与顶杆的连接，但可通过顶杆向内推动活塞。

6、双作用油缸，行程撞块及撞块支撑每台设备配置两付，以满足实验要求。
