电机拖动实训设备是现代教育培训领域中的一种重要装备，它为学生提供了实践操作的机会。本文将介绍电机拖动实训设备的定义、功能以及它对学生的价值。
首先，让我们来了解电机拖动实训设备的定义。电机拖动实训设备是一种用于模拟电机驱动控制的实验装置。它由电机、控制器、传感器等组成，能够模拟真实工业环境下的电机驱动系统。通过使用电机拖动实训设备，学生可以在控制器的指导下，学*电机驱动系统的操作和调试。
其次，电机拖动实训设备具有丰富的功能。它可以模拟不同类型的电机，如直流电机、交流电机、步进电机等，使学生能够掌握不同类型电机的控制方法。此外，电机拖动实训设备还可以模拟电机的运行状态和故障情况，让学生学*如何诊断和解决电机故障。
电机拖动实训设备对学生具有重要的价值。首先，它能够提供实践操作的机会，帮助学生将理论知识应用到实际操作中。其次，通过使用电机拖动实训设备，学生可以培养解决问题的能力和团队合作精神。最后，电机拖动实训设备可以帮助学生提高就业竞争力，因为在现代工业中，对于掌握电机驱动系统技术的人才需求量很大。
总之，电机拖动实训设备是一种重要的教育培训装备，它为学生提供了实践操作的机会，具有丰富的功能，并对学生具有重要的价值。通过使用电机拖动实训设备，学生可以提高电机驱动系统的操作技能，培养解决问题的能力和团队合作精神，增强就业竞争力。
一、 概述：
电机拖动实训设备主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。
电机拖动实训设备实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。
电机拖动实训设备适用于各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。
二、设备技术指标
1. 外型：整体尺寸1600mm×700mm×1750mm；
2. 实训台架的材料：钢板、铝合金结构；
3. 电源(双组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、设备结构功能

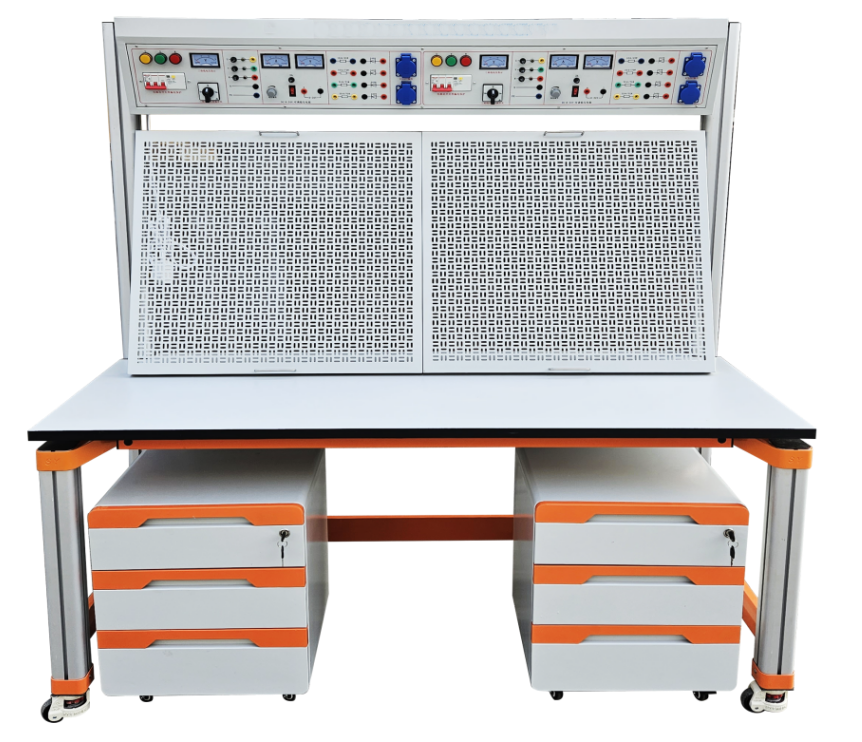

电机拖动实训设备由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件、网孔板厚度1.5MM。
